流量治理组件-Sentinel基础知识

Sentinel简介

​ Sentinel 是面向分布式、多语言异构化服务架构的流量治理组件，主要以流量为切入点，从流量路由、流量控制、流量整形、熔断降级、系统自适应过载保护、热点流量防护等多个维度来帮助开发者保障微服务的稳定性。

微服务雪崩问题

​ 微服务当中的调用链是极其复杂的，当微服务调用链路中的某个服务发生了故障，如果不采取措施，将引起整个链路中的所有微服务都不可用，这就是雪崩。

​ 解决雪崩问题的常见方式：

• 超时处理：设定超时时间，请求超过一定时间没有响应就返回错误信息，不会无休止等待。这样做只能“缓解”而并不能从根本上解决雪崩问题。假设这种情况：调用等待1秒超时释放一个连接，但是每1秒却进入2个及以上的连接，久而久之，总还会有雪崩的那一天（链接资源占满了）。
• 舱壁模式：限定每个业务能使用的线程数，避免耗尽整个tomcat的资源，因此也叫线程隔离。
• 熔断降级：由断路器统计业务执行的异常比例，如果超出阈值则会熔断该业务，拦截访问该业务的一切请求。
• 流量控制：限制业务访问的QPS（Queries-per-second：每秒查询率），避免服务因流量的突增而故障。

​ 在以上四种方式中，前三种属于处理机制，而流量控制是一种预防机制。但是我们却并不能只预防问题而不做问题发生的处理，因为高并发的请求只是引起服务故障的原因之一，网络问题、假死问题、内存泄漏等等都会导致某个服务出现故障，因此并不能只对服务的雪崩问题只预防不处理。

Sentinel基本概念

资源

​ 资源是 Sentinel 的关键概念。只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标识资源。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。

规则

​ 围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

工作流程

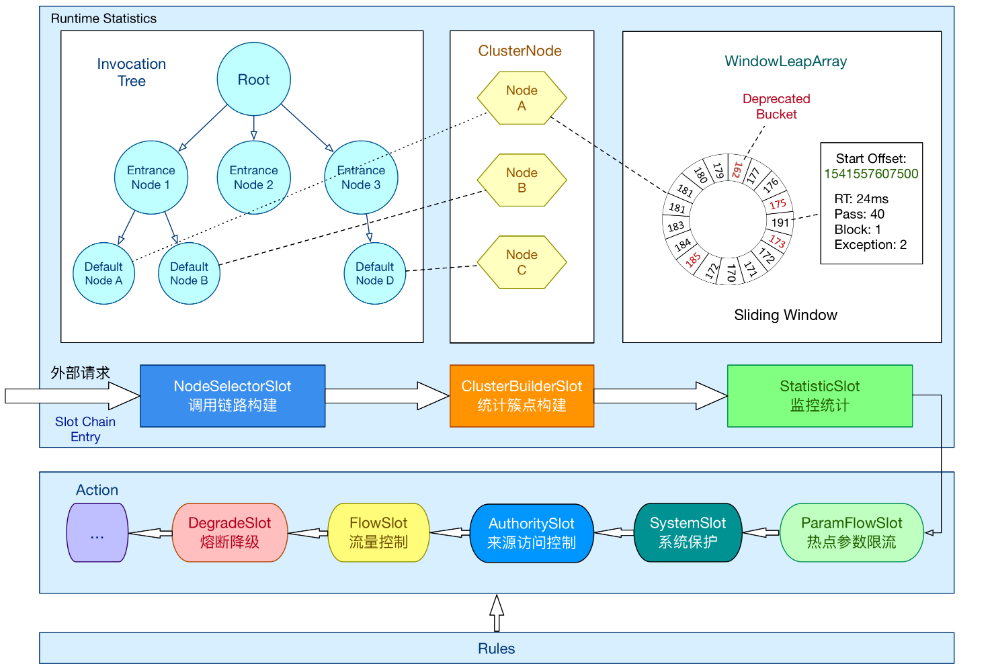

​ 在 Sentinel 里面，所有的资源都对应一个资源名称以及一个 Entry。Entry 可以通过对主流框架的适配自动创建，也可以通过注解的方式或调用 API 显式创建；每一个 Entry 创建的时候，同时也会创建一系列功能插槽（slot chain）。这些插槽有不同的职责，例如:

• NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
• ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；
• StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；
• FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
• AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
• DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；
• SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；

​ Sentinel 将 ProcessorSlot 作为 SPI 接口进行扩展（1.7.2 版本以前 SlotChainBuilder 作为 SPI），使得 Slot Chain 具备了扩展的能力。您可以自行加入自定义的 slot 并编排 slot 间的顺序，从而可以给 Sentinel 添加自定义的功能。

快速入门

​ Sentinel可以脱离SpringCloud微服务体系独立使用，此处快速入门仅以融入SpringCloud微服务体系为例。

​ Sentinel 的使用可以分为两个部分:

• 核心库（Java 客户端）：能够运行于 Java 8 及以上的版本的运行时环境，核心库不依赖 Dashboard，但是结合 Dashboard 可以取得最好的效果。
• 控制台（Dashboard）：Dashboard 主要负责管理推送规则、监控、管理机器信息等。

Sentinel控制台配置

​ Sentinel 提供一个轻量级的开源控制台（UI界面），方便我们管理微服务当中的资源和规则等信息，Sentinel 控制台包含如下功能：

• 查看机器列表以及健康情况：收集 Sentinel 客户端发送的心跳包，用于判断机器是否在线。
• **监控 (单机和集群聚合)**：通过 Sentinel 客户端暴露的监控 API，定期拉取并且聚合应用监控信息，最终可以实现秒级的实时监控。
• 规则管理和推送：统一管理推送规则。
• 鉴权：生产环境中鉴权非常重要。这里每个开发者需要根据自己的实际情况进行定制。

注意：Sentinel 控制台目前仅支持单机部署。Sentinel 控制台项目提供 Sentinel 功能全集示例，不作为开箱即用的生产环境控制台，若希望在生产环境使用请根据文档自行进行定制和改造。

​ 可以从 release 页面 下载最新版本的控制台 jar 包，使用如下命令启动jar包。其中 -Dserver.port=8080 用于指定 Sentinel 控制台端口为 8080。

​ 从 Sentinel 1.6.0 起，Sentinel 控制台引入基本的登录功能，默认用户名和密码都是 sentinel。可以参考 鉴权模块文档 配置用户名和密码。

1

java -Dserver.port=8080 -Dcsp.sentinel.dashboard.server=localhost:8080 -Dproject.name=sentinel-dashboard -jar sentinel-dashboard.jar

Java客户端配置

1、依赖引入

1
2
3
4

<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

2、配置控制台地址

1
2
3
4
5

spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8080

​ 客户端启动后，可访问客户端的任意资源，触发sentinel监控，随后可在Sentinel的控制台查看到簇点链路信息。

资源

​ 为了减少开发的复杂程度，Sentinel对大部分的主流框架，例如 Web Servlet、Spring Cloud、gRPC、Spring WebFlux、Reactor 等都做了适配。

​ 在引入了上述的依赖后，默认情况下sentinel会监控SpringMVC的每一个端点（Endpoint），因此SpringMVC的每一个端点就是调用链路中的一个资源。同时Sentinel也提供了手动创建资源的多种方式。

抛出异常的方式定义资源

​ SphU 包含了 try-catch 风格的 API。用这种方式，当资源发生了限流之后会抛出 BlockException。这个时候可以捕捉异常，进行限流之后的逻辑处理。示例代码如下:

1
2
3
4
5
6
7
8
9

// 1.5.0 版本开始可以利用 try-with-resources 特性
// 资源名可使用任意有业务语义的字符串，比如方法名、接口名或其它可唯一标识的字符串。
try (Entry entry = SphU.entry("resourceName")) {
  // 被保护的业务逻辑
  // do something here...
} catch (BlockException ex) {
  // 资源访问阻止，被限流或被降级
  // 在此处进行相应的处理操作
}

​ 特别地，若 entry 的时候传入了热点参数，那么 exit 的时候也一定要带上对应的参数（exit(count, args)），否则可能会有统计错误。这个时候不能使用 try-with-resources 的方式。另外通过 Tracer.trace(ex) 来统计异常信息时，由于 try-with-resources 语法中 catch 调用顺序的问题，会导致无法正确统计异常数，因此统计异常信息时也不能在 try-with-resources 的 catch 块中调用 Tracer.trace(ex)。

​ 1.5.0 之前的版本的示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Entry entry = null;
// 务必保证finally会被执行
try {
  // 资源名可使用任意有业务语义的字符串
  entry = SphU.entry("自定义资源名");
  // 被保护的业务逻辑
  // do something...
} catch (BlockException e1) {
  // 资源访问阻止，被限流或被降级
  // 进行相应的处理操作
} finally {
  if (entry != null) {
    entry.exit();
  }
}

​ 注意： SphU.entry(xxx) 需要与 entry.exit() 方法成对出现，匹配调用，否则会导致调用链记录异常，抛出 ErrorEntryFreeException 异常。

注解方式定义资源

​ Sentinel 支持通过 @SentinelResource 注解定义资源并配置 blockHandler 和 fallback 函数来进行限流之后的处理。示例：

1
2
3
4
5
6
7
8
9
10

// 原本的业务方法.
@SentinelResource(blockHandler = "blockHandlerForGetUser")
public User getUserById(String id) {
    throw new RuntimeException("getUserById command failed");
}

// blockHandler 函数，原方法调用被限流/降级/系统保护的时候调用
public User blockHandlerForGetUser(String id, BlockException ex) {
    return new User("admin");
}

​ 注意 blockHandler 函数会在原方法被限流/降级/系统保护的时候调用，而 fallback 函数会针对所有类型的异常。请注意 blockHandler 和 fallback 函数的形式要求，更多指引可以参见 Sentinel 注解支持文档。

规则

流量控制规则 (FlowRule)

实现原理

​ 流量控制规则由FlowSlot 实现，它会根据预设的规则，结合前面 NodeSelectorSlot、ClusterNodeBuilderSlot、StatistcSlot 统计出来的实时信息进行流量控制。限流的直接表现是在进行entry时抛出 FlowException 异常，FlowException 是 BlockException 的子类，您可以捕捉 BlockException 来自定义被限流之后的处理逻辑。

​ 同一个资源可以对应多条限流规则。FlowSlot 会对该资源的所有限流规则依次遍历，直到有规则触发限流或者所有规则遍历完毕。

流量规则的定义

重要属性：

基于QPS/并发数的流量控制

​ 流量控制主要有两种统计类型，一种是统计线程数，另外一种则是统计 QPS。类型由 FlowRule.grade 字段来定义。其中，0 代表根据并发数量来限流，1 代表根据 QPS 来进行流量控制。其中线程数、QPS 值，都是由 StatisticSlot 实时统计获取的。

并发线程数流量控制

​ 线程数限流用于保护业务线程数不被耗尽。Sentinel线程数限流不负责创建和管理线程池，而是简单统计当前请求上下文的线程个数，如果超出阈值，新的请求会被立即拒绝。

QPS流量控制

​ 当 QPS 超过某个阈值的时候，则采取措施进行流量控制。流量控制的手段（流控效果）包括下面 3 种，对应 FlowRule 中的 controlBehavior 字段：

• 直接拒绝（RuleConstant.CONTROL_BEHAVIOR_DEFAULT）方式。该方式是默认的流量控制方式，当QPS超过任意规则的阈值后，新的请求就会被立即拒绝，拒绝方式为抛出FlowException。这种方式适用于对系统处理能力确切已知的情况下，比如通过压测确定了系统的准确水位时。
• 冷启动（RuleConstant.CONTROL_BEHAVIOR_WARM_UP）方式。该方式主要用于系统长期处于低水位的情况下，当流量突然增加时，直接把系统拉升到高水位可能瞬间把系统压垮。通过”冷启动”，让通过的流量缓慢增加，在一定时间内逐渐增加到阈值上限，给冷系统一个预热的时间，避免冷系统被压垮的情况。
• 匀速器（RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER）方式。这种方式严格控制了请求通过的间隔时间，也即是让请求以均匀的速度通过，对应的是漏桶算法。

基于调用关系的流量控制

​ 调用关系包括调用方、被调用方；方法又可能会调用其它方法，形成一个调用链路的层次关系。Sentinel 通过 NodeSelectorSlot 建立不同资源间的调用的关系，并且通过 ClusterNodeBuilderSlot 记录每个资源的实时统计信息。

根据调用方限流：直接限流

​ ContextUtil.enter(resourceName, origin) 方法中的 origin 参数标明了调用方身份。这些信息会在 ClusterBuilderSlot 中被统计。

​ 限流规则中的 limitApp 字段用于根据调用方进行流量控制。该字段的值有以下三种选项，分别对应不同的场景：

• default：表示不区分调用者，来自任何调用者的请求都将进行限流统计。如果这个资源名的调用总和超过了这条规则定义的阈值，则触发限流。
• {some_origin_name}：表示针对特定的调用者，只有来自这个调用者的请求才会进行流量控制。例如 NodeA 配置了一条针对调用者caller1的规则，那么当且仅当来自 caller1 对 NodeA 的请求才会触发流量控制。
• other：表示针对除 {some_origin_name} 以外的其余调用方的流量进行流量控制。

同一个资源名可以配置多条规则，规则的生效顺序为：**{some_origin_name} > other > default**

根据调用链路入口限流：链路限流

​ NodeSelectorSlot 中记录了资源之间的调用链路，这些资源通过调用关系，相互之间构成一棵调用树。这棵树的根节点是一个名字为 machine-root 的虚拟节点，调用链的入口都是这个虚节点的子节点。

​ Sentinel 允许只根据某个入口（链路）的统计信息对资源限流。

​ Sentinel默认会将Controller方法做context整合，导致链路模式的流控失效，需要修改application.yml。

1
2
3
4

spring:
  cloud:
    sentinel:
      web-context-unify: false

具有关系的资源流量控制：关联限流

​ 当两个资源之间具有资源争抢或者依赖关系的时候，这两个资源便具有了关联。可以设置当资源A达到阈值后对资源B限流。

熔断降级规则 (DegradeRule)

​ 除了流量控制以外，对调用链路中不稳定的资源进行熔断降级也是保障高可用的重要措施之一。一个服务常常会调用别的模块，可能是另外的一个远程服务、数据库，或者第三方 API 等。如果依赖的服务出现了不稳定的情况，请求的响应时间变长，那么调用服务的方法的响应时间也会变长，线程会产生堆积，最终可能耗尽业务自身的线程池，服务本身也变得不可用。因此我们需要对不稳定的弱依赖服务调用进行熔断降级，暂时切断不稳定调用，避免局部不稳定因素导致整体的雪崩。熔断降级作为保护自身的手段，通常在客户端（调用端）进行配置。

熔断降级规则的定义

熔断降级规则（DegradeRule）包含下面几个重要的属性：

熔断策略

Sentinel 提供以下几种熔断策略：

• 慢调用比例 (SLOW_REQUEST_RATIO)：选择以慢调用比例作为阈值，需要设置允许的慢调用 RT（即最大的响应时间），请求的响应时间大于该值则统计为慢调用。当单位统计时长（statIntervalMs）内请求数目大于设置的最小请求数目，并且慢调用的比例大于阈值，则接下来的熔断时长内请求会自动被熔断。经过熔断时长后熔断器会进入探测恢复状态（HALF-OPEN 状态），若接下来的一个请求响应时间小于设置的慢调用 RT 则结束熔断，若大于设置的慢调用 RT 则会再次被熔断。
• 异常比例 (ERROR_RATIO)：当单位统计时长（statIntervalMs）内请求数目大于设置的最小请求数目，并且异常的比例大于阈值，则接下来的熔断时长内请求会自动被熔断。经过熔断时长后熔断器会进入探测恢复状态（HALF-OPEN 状态），若接下来的一个请求成功完成（没有错误）则结束熔断，否则会再次被熔断。异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。
• 异常数 (ERROR_COUNT)：当单位统计时长内的异常数目超过阈值之后会自动进行熔断。经过熔断时长后熔断器会进入探测恢复状态（HALF-OPEN 状态），若接下来的一个请求成功完成（没有错误）则结束熔断，否则会再次被熔断。

注意异常降级仅针对业务异常，对 Sentinel 限流降级本身的异常（BlockException）不生效。

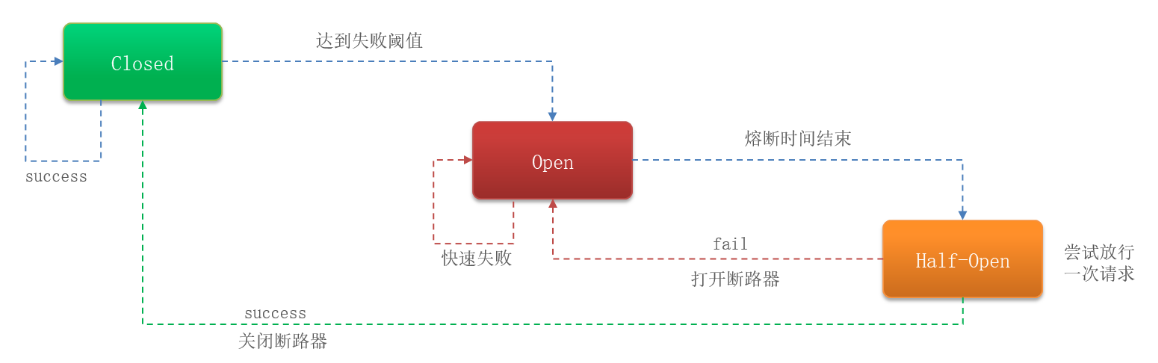

断路器状态自动机

结合Feign

​ 首先需要开启feign对sentinel的支持。

1
2
3

feign:
  sentinel:
    enabled: true

​ 然后给FeignClient编写失败后的降级逻辑。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

public class UserClientFallbackFactory implements FallbackFactory<UserClient> {
    @Override
    public UserClient create(Throwable cause) {
        // 创建UserClient接口实现类，实现其中的方法，编写失败降级的处理逻辑
        return new UserClient() {
            @Override
            public User findById(Long id) {
                System.err.println("查询用户失败");
                // 根据业务需求返回默认的数据，这里返回的是空用户
                return new User();
            }
        };
    }
}

@Configuration
public class DefaultFeignConfiguration {
    @Bean
    public UserClientFallbackFactory userClientFallbackFactory() {
        return new UserClientFallbackFactory();
    }
}

@FeignClient(fallbackFactory = UserClientFallbackFactory.class)
public interface UserClient {
    @GetMapping("/user/{id}")
    User findById(@PathVariable("id") Long id);
}

@SpringBootApplication
@EnableFeignClients(defaultConfiguration = DefaultFeignConfiguration.class)
public class OrderApplication {
    public static void main(String[] args) {
        SpringApplication.run(OrderApplication.class, args);
    }
}

系统保护规则 (SystemRule)

​ 可以结合应用的 Load、CPU 使用率、总体平均 RT、入口 QPS 和并发线程数等几个维度的监控指标从整体维度对应用入口流量进行控制。更多详情可以参考 系统自适应保护。

​ 系统规则包含下面几个重要的属性：

访问控制规则 (AuthorityRule)

​ 很多时候，我们需要根据调用方来限制资源是否通过，这时候可以使用 Sentinel 的访问控制（黑白名单）的功能。黑白名单根据资源的请求来源（origin）限制资源是否通过，若配置白名单则只有请求来源位于白名单内时才可通过；若配置黑名单则请求来源位于黑名单时不通过，其余的请求通过。、

​ 默认情况下，origin都是default，因此需要自己实现解析器，通过RequestOriginParser这个接口的parseOrigin来获取请求的来源。

​ 授权规则，即黑白名单规则（AuthorityRule）非常简单，主要有以下配置项：

• resource：资源名，即限流规则的作用对象
• limitApp：对应的黑名单/白名单，不同 origin 用 , 分隔，如 appA,appB
• strategy：限制模式，AUTHORITY_WHITE 为白名单模式，AUTHORITY_BLACK 为黑名单模式，默认为白名单模式

更多详情可以参考 来源访问控制。

热点规则 (ParamFlowRule)

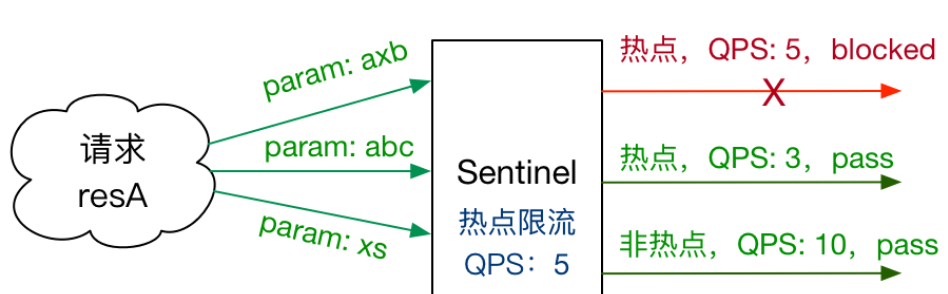

​ 热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流。热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效。Sentinel 利用 LRU 策略统计最近最常访问的热点参数，结合令牌桶算法来进行参数级别的流控。

​ 热点规则包含下面几个重要的属性：

​ 对于 @SentinelResource 注解方式定义的资源，若注解作用的方法上有参数，Sentinel 会将它们作为参数传入 SphU.entry(res, args)，从而可以用于热点规则判断。对于默认的SpringMVC资源，热点参数限流无效，需补充@SentinelResource注解。

持久化规则

​ 默认情况下，规则都是存储在单机的内存中的，想要实现配置共享和持久化，需要进行对应配置。
