分布式任务调度组件XXL-JOB基础知识

概述

什么是任务调度

任务调度是为了自动完成特定任务，在约定的特定时刻去执行任务的过程，比如下面的业务场景：

某电商平台需要每天上午10点，下午3点，晚上8点发放一批优惠券
某财务系统需要在每天凌晨0:10分结算前一天的财务数据，统计汇总

为什么需要分布式调度

使用Spring中提供的注解@Scheduled，也能实现调度的功能。比如下面这个示例，在业务类中方法中贴上这个注解,然后在启动类上贴上@EnableScheduling注解即可。

@Scheduled(cron = "0/20 * * * * ? ")
 public void doWork(){
 	//doSomething
 }

Spring给我们提供的这个注解可以完成任务调度的功能，但是还存在以下问题：

非高可用：单机版的定式任务调度只能在一台机器上运行，如果程序或者系统出现异常就会导致功能不可用。
需防止重复执行: 在单机模式下，Spring定时任务是没什么问题的。但当我们部署了一个服务的多个实例，那么这些实例都将执行定时任务的逻辑，若不进行额外的控制逻辑，将导致任务被重复执行，所以一般情况下，如果使用Spring 定时任务，还需配合抢占分布式锁，使得任务只被执行一遍。
单机处理极限：Spring 定时任务最终只能由一台机器执行，如果计算量较大，即使采用多线程并行处理，但是由于单机能力毕竟有限（主要是CPU、内存和磁盘），始终会有单机处理不过来的情况。

XXL-JOB介绍

XXL-JOB：是大众点评的轻量级分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。大众点评系统通过XXL-JOB已调度约100万次，表现优异。目前已有多家公司接入XXL-JOB，包括比较知名的京东，360金融 (360)，联想集团 (联想)，易信 (网易)，途虎养车(●ˇ∀ˇ●)等等。

XXL-JOB版本3.x开始要求Jdk17；版本2.x及以下支持Jdk1.8。

官网地址。

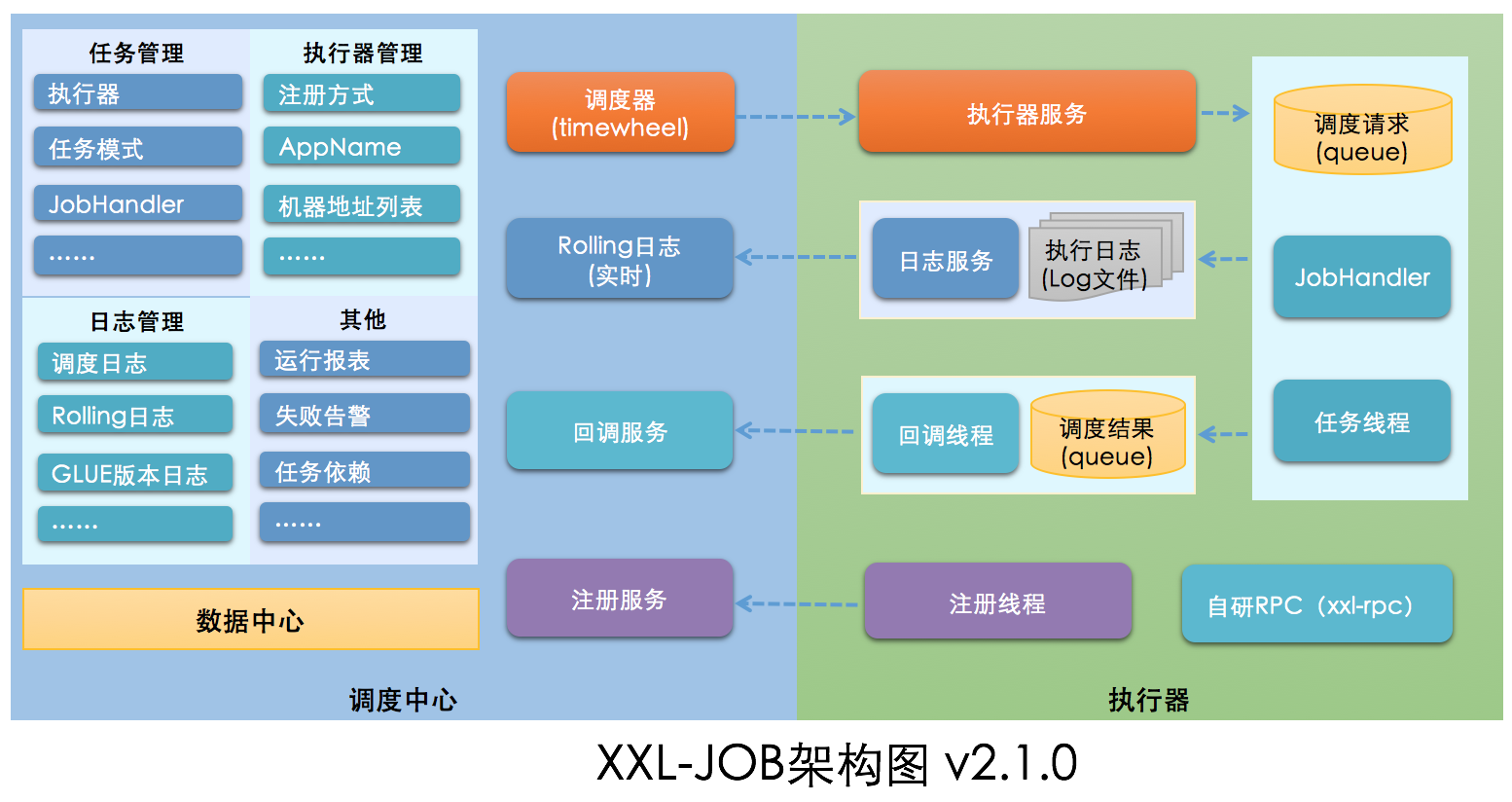

系统架构图

XXL-JOB将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性。

调度模块（调度中心）：
负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。
执行模块（执行器）：

负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；
接收“调度中心”的执行请求、终止请求和日志请求等。

快速入门

下载源码

源码下载地址:

初始化数据库

下载项目源码并解压，获取数据库初始化SQL脚本并执行，位置为:

1	/xxl-job/doc/db/tables_xxl_job.sql

数据库表说明如下：

xxl_job_lock：任务调度锁表；
xxl_job_group：执行器信息表，维护任务执行器信息；
xxl_job_info：调度扩展信息表：用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
xxl_job_log：调度日志表：用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
xxl_job_user：系统用户表；

调度中心支持集群部署，集群情况下各节点务必连接同一个mysql实例。如果mysql做主从，调度中心集群节点务必强制走主库。

源码导入

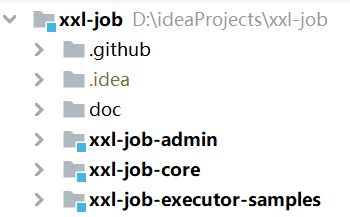

将源码导入IDE，源码结构如下：

配置部署调度中心

调度中心配置

修改xxl-job-admin项目的配置文件application.properties，把数据库账号密码配置上

### web
server.port=8080
server.servlet.context-path=/xxl-job-admin

### mybatis
mybatis.mapper-locations=classpath:/mybatis-mapper/*Mapper.xml
#mybatis.type-aliases-package=com.xxl.job.admin.core.model

### 调度中心JDBC链接
spring.datasource.url=jdbc:mysql://192.168.74.101:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password='your password'
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver

### datasource-pool
spring.datasource.type=com.zaxxer.hikari.HikariDataSource
spring.datasource.hikari.minimum-idle=10
spring.datasource.hikari.maximum-pool-size=30
spring.datasource.hikari.auto-commit=true
spring.datasource.hikari.idle-timeout=30000
spring.datasource.hikari.pool-name=HikariCP
spring.datasource.hikari.max-lifetime=900000
spring.datasource.hikari.connection-timeout=10000
spring.datasource.hikari.connection-test-query=SELECT 1
spring.datasource.hikari.validation-timeout=1000

### 报警邮箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.from=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory

### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=default_token

### 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN

## 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100

### 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

部署

运行XxlJobAdminApplication程序即可.

调度中心访问地址: http://localhost:8080/xxl-job-admin

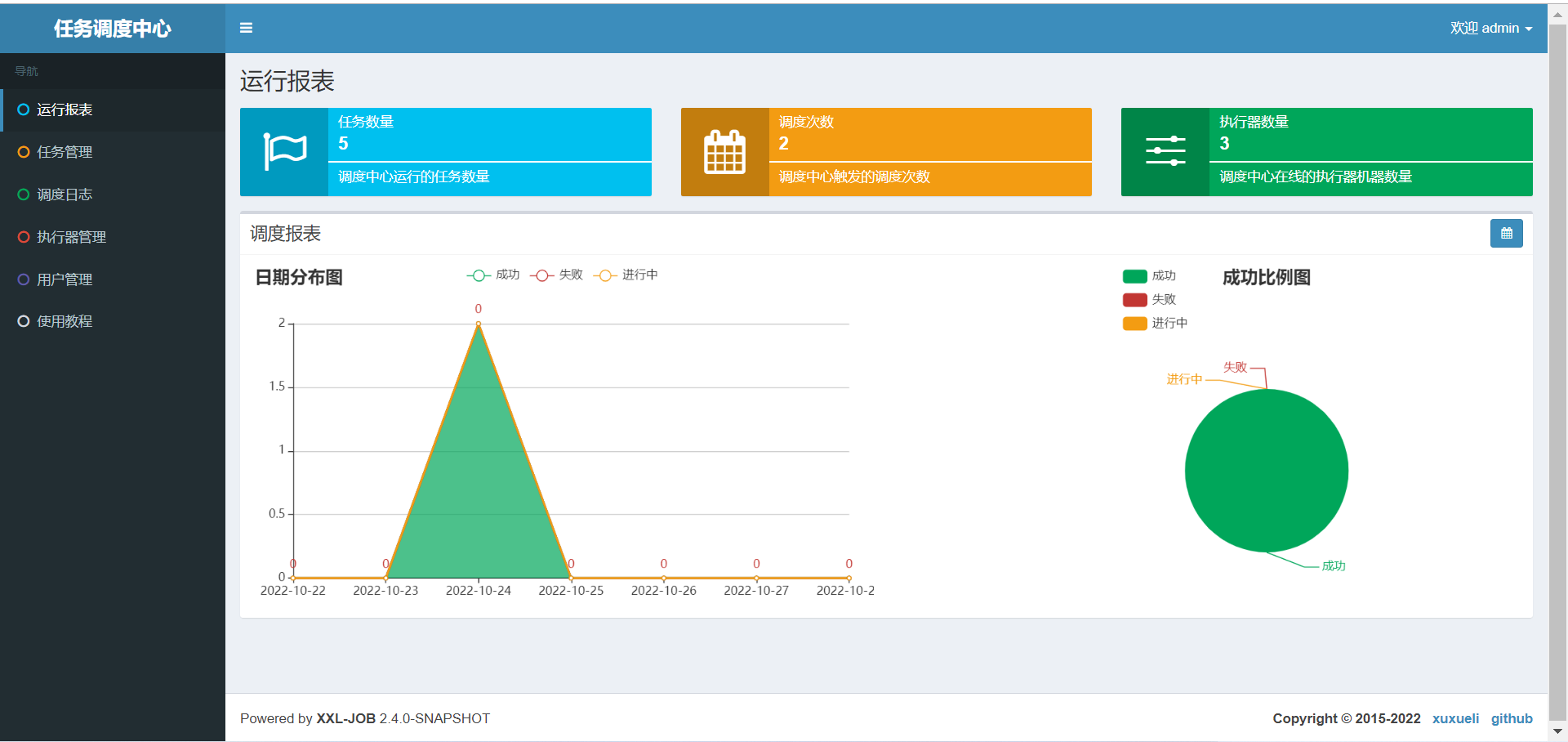

默认登录账号 “admin/123456”, 登录后运行界面如下图所示。

配置部署执行器（我们自己的项目）

添加Maven依赖

创建SpringBoot项目并且添加如下依赖:

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>2.3.1</version>
</dependency>

配置文件

在配置文件中添加如下配置:

### 调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
### 执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=default_token
### 调度中心通讯超时时间[选填]，单位秒；默认3s；
xxl.job.admin.timeout=3
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=127.0.0.1
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口，该端口用来与调度中心通信
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

配置执行器

@Configuration
public class XxlJobConfig {
    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;
    @Value("${xxl.job.accessToken}")
    private String accessToken;
    @Value("${xxl.job.executor.appname}")
    private String appname;
    @Value("${xxl.job.executor.address}")
    private String address;
    @Value("${xxl.job.executor.ip}")
    private String ip;
    @Value("${xxl.job.executor.port}")
    private int port;
    @Value("${xxl.job.executor.logpath}")
    private String logPath;
    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;

    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);
        return xxlJobSpringExecutor;
    }
}

添加任务处理类（JobHandler）

添加任务处理类，交给Spring容器管理，在处理方法上贴上@XxlJob注解

@Component
public class SimpleXxlJob {
    @XxlJob("demoJobHandler")
    public void demoJobHandler() throws Exception {
        System.out.println("执行定时任务,执行时间:"+new Date());
    }
}

HelloWorld

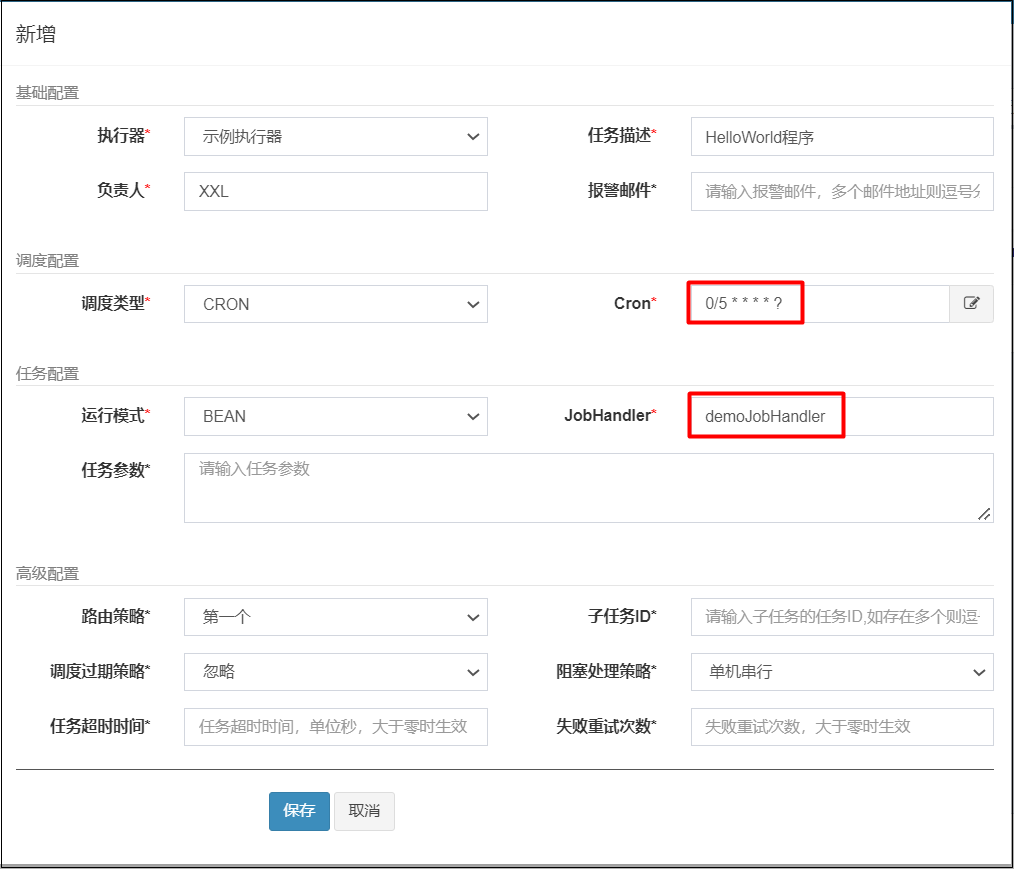

登录调度中心,在任务管理中新增任务,配置内容如下:

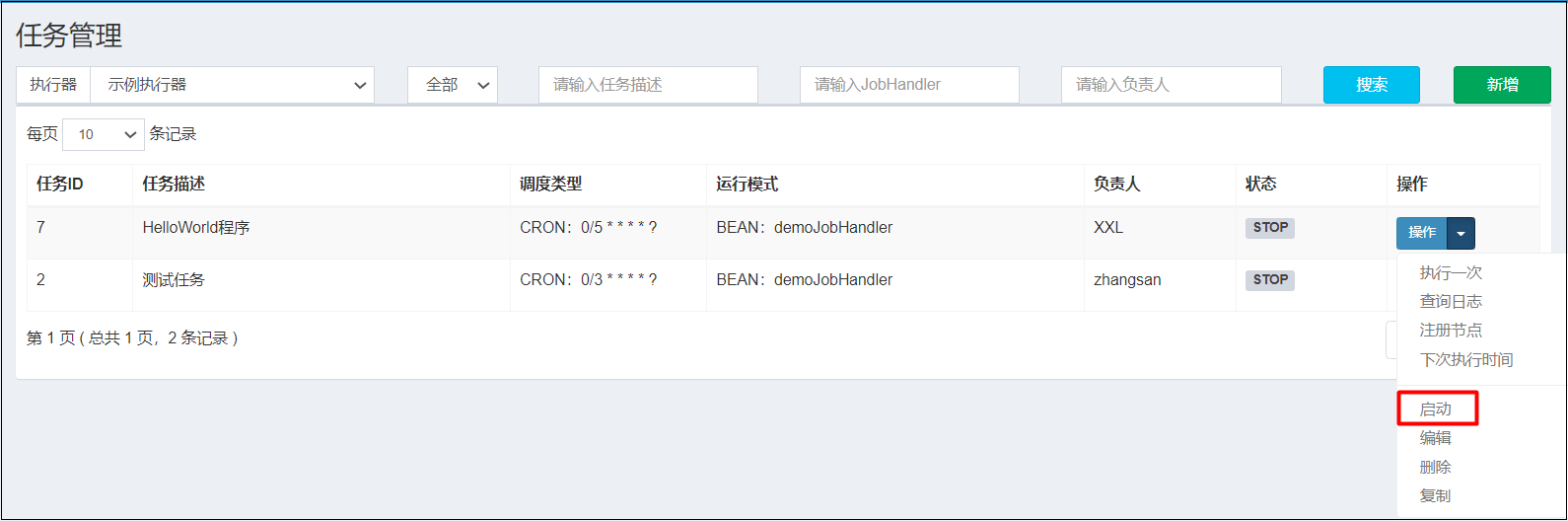

接着启动定时调度任务。

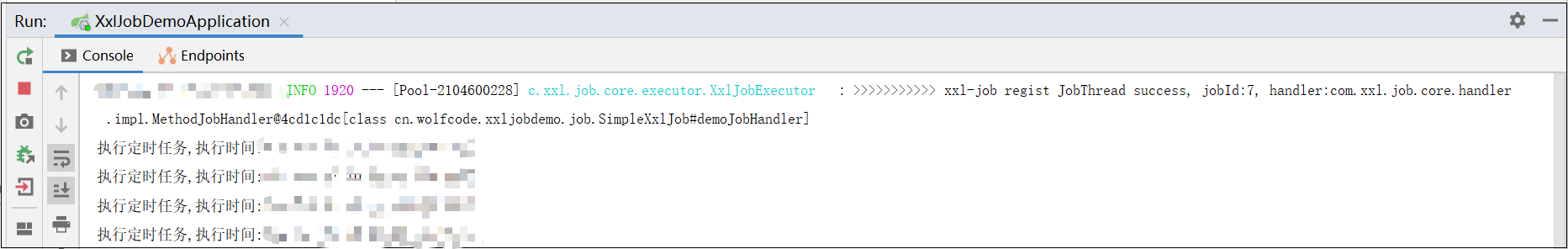

在调度中心的调度日志中就可以看到，任务的执行结果。同时在我们项目的控制台也能看到相应日志。

GLUE模式(Java)

任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler。 “GLUE模式(Java)” 运行模式的任务实际上是一段继承自IJobHandler的Java代码，它在执行器项目中运行，可使用@Resource/@Autowire注入其他Bean。

添加Service

@Service
public class HelloService {
    public void methodA(){
        System.out.println("执行MethodA的方法");
    }
    public void methodB(){
        System.out.println("执行MethodB的方法");
    }
}

添加任务配置

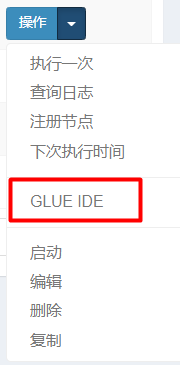

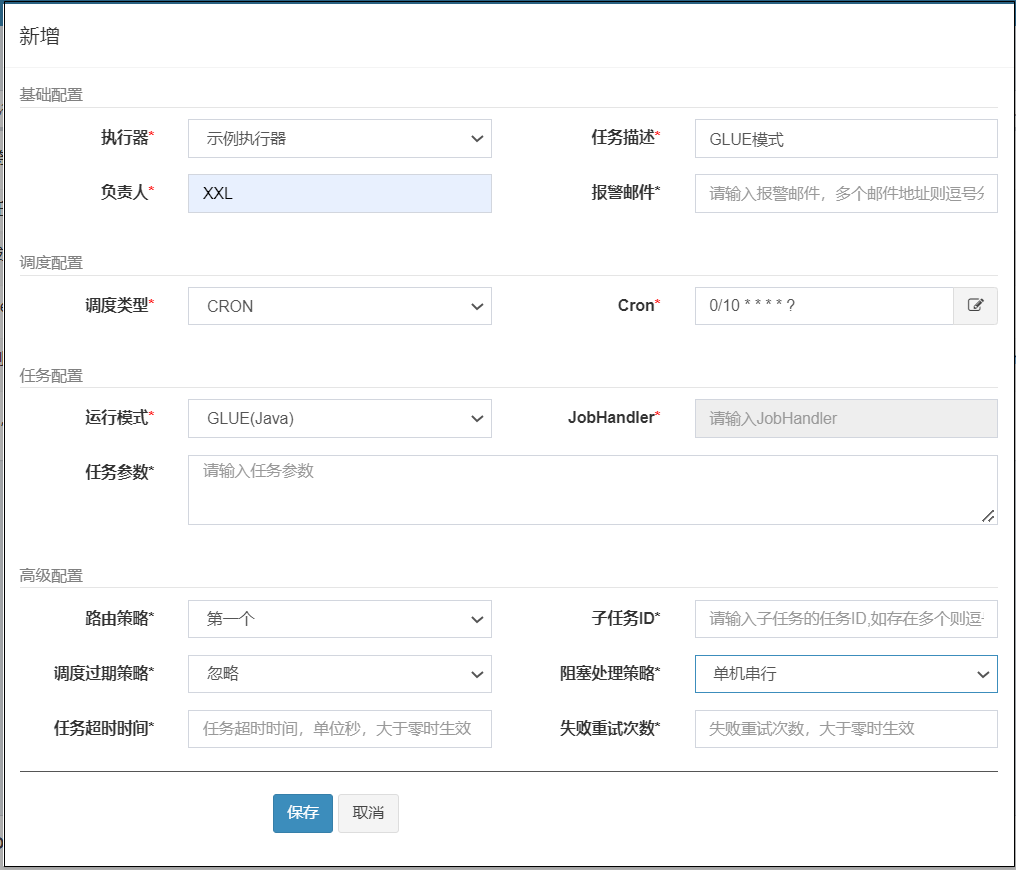

通过GLUE IDE在线编辑代码。

编写内容如下:

public class DemoGlueJobHandler extends IJobHandler {
    @Autowired
    private HelloService helloService;
    @Override
    public void execute() throws Exception {
        helloService.methodA();
    }
}

启动任务即可。

执行器集群模式

我们的项目部署多个实例后，就构成了执行器集群，每个执行器都应当承担任务的执行，从而实现负载均衡。

XXL-JOB为任务调度提供了丰富的路由策略，包括:

FIRST（第一个）：固定选择第一个机器
LAST（最后一个）：固定选择最后一个机器
ROUND（轮询）：依次的选择在线的机器发起调度
RANDOM（随机）：随机选择在线的机器
CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台机器，且所有任务均匀散列在不同机器上。
LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的机器优先被选举
LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的机器优先被选举
FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的机器选定为目标执行器并发起调度
BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的机器选定为目标执行器并发起调度
SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有机器执行一次任务，同时系统自动传递分片参数，可根据分片参数开发分片任务
1
2
int shardIndex = XxlJobHelper.getShardIndex();
int shardTotal = XxlJobHelper.getShardTotal();

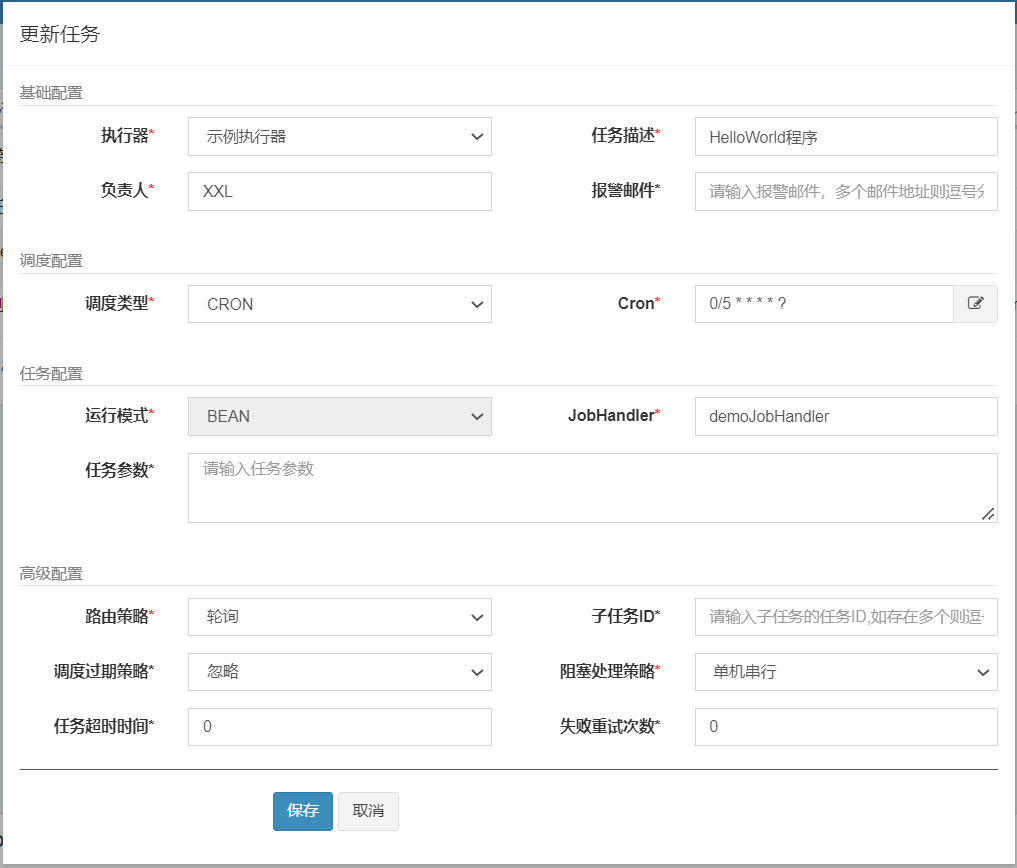

如轮询的配置如下：
